Dokumentacja fotograficzna realizacji projektu
 |

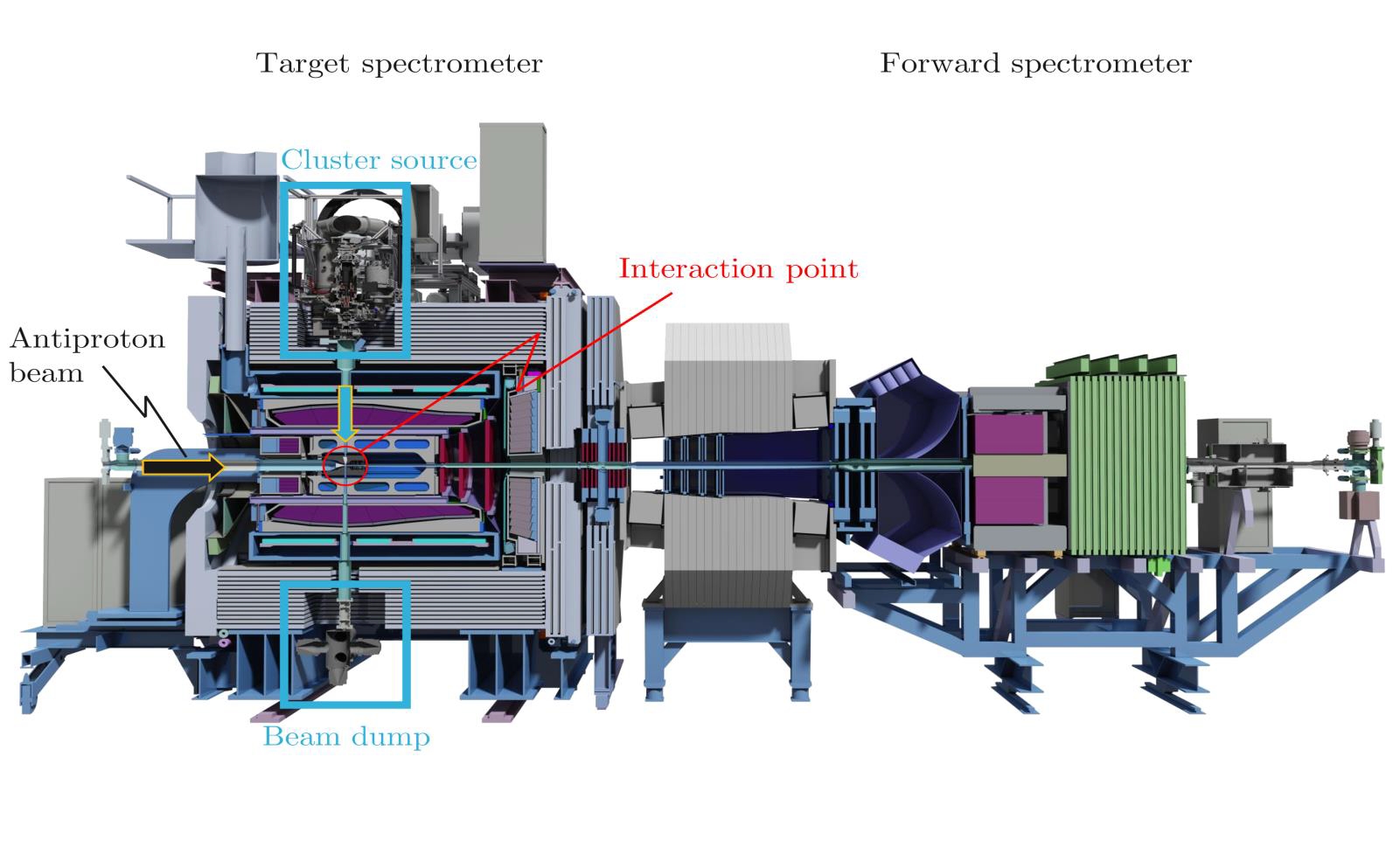

Detektor PANDA z zaznaczoną wiązką antyprotonów (Antiproton Beam), generatorem wiązki klastrów wodorowych (Cluster source) i jej pochłaniaczem (Beam dump) oraz punktem oddziaływania (Interaction point), w którym antyprotony zderzają się z klastrami wodorowymi. |
 |

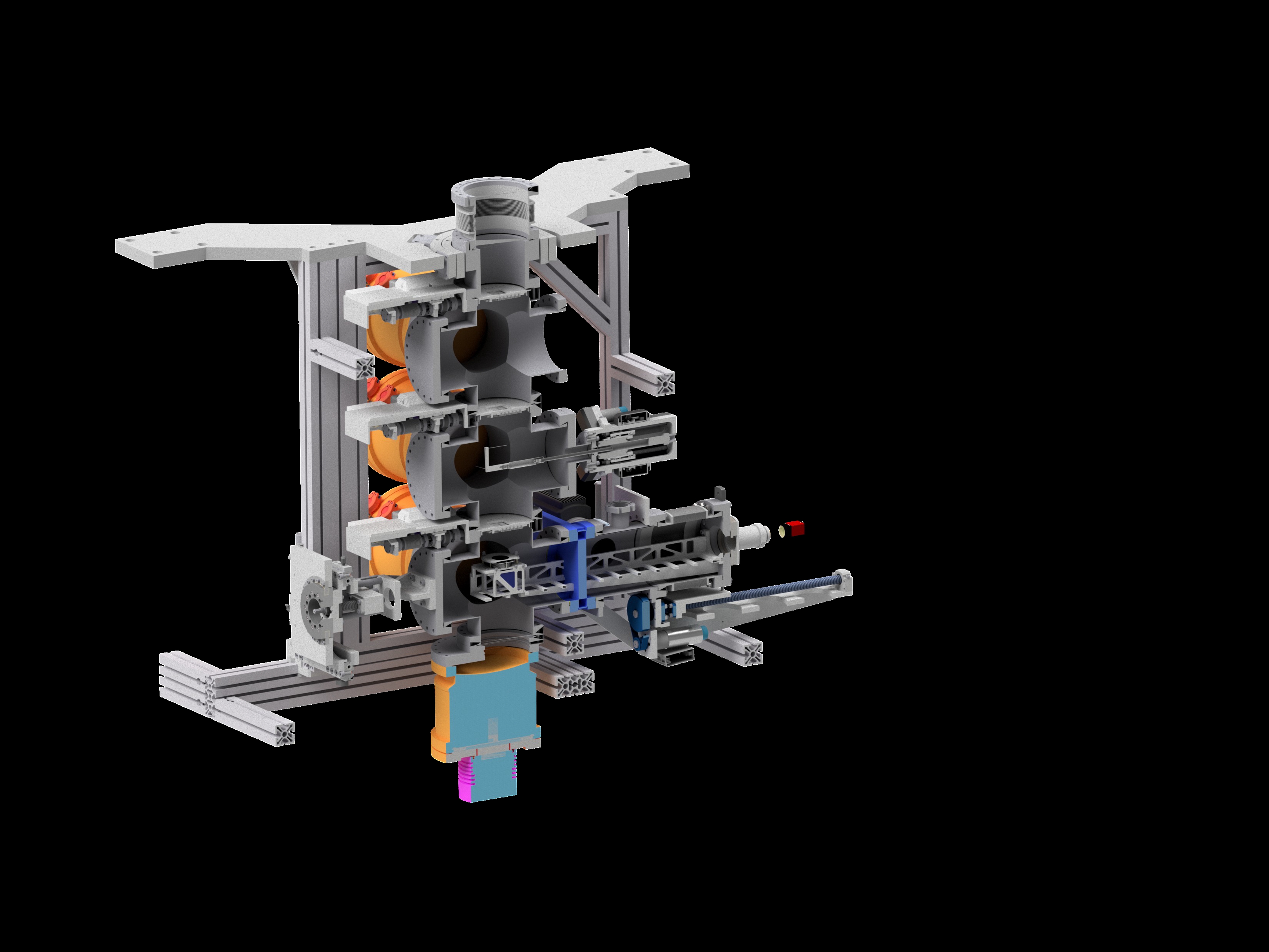

Przekrój pochłaniacza strugi klastrów. Widoczne są trzy komory próżniowe, każda odpompowywana przed dwie turbopompy (kolor pomarańczowy), umieszczone symetrycznie względem osi strugi. W najniższej komorze jest widoczny system wizualizacji wiązki klastrów. |
 |

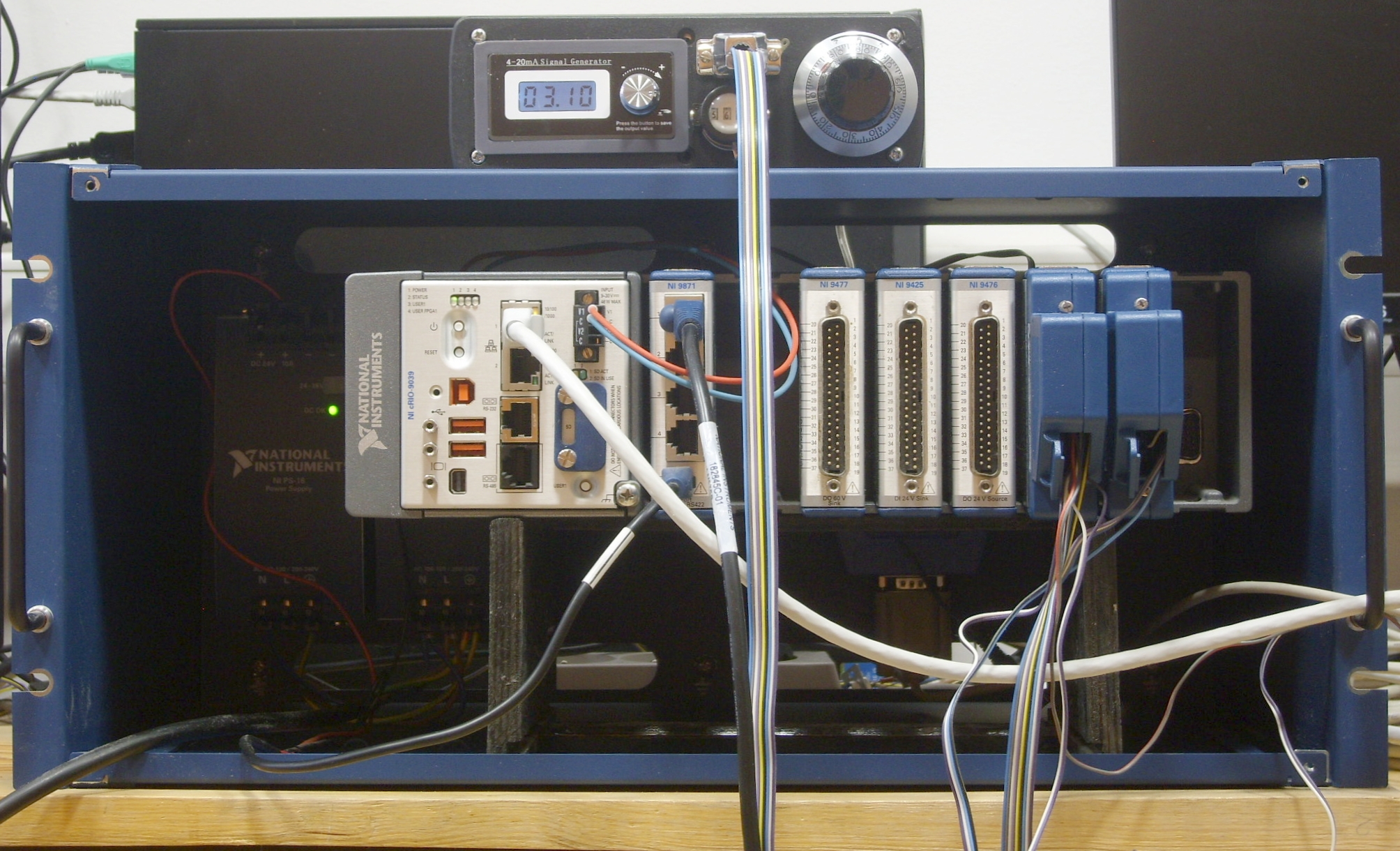

Foto CompactRIO-9039 wraz z modułami C i na nim źródła sygnałów (prądowego i napięciowych) do pokazu. |
