Dokumentacja fotograficzna realizacji projektu
 |

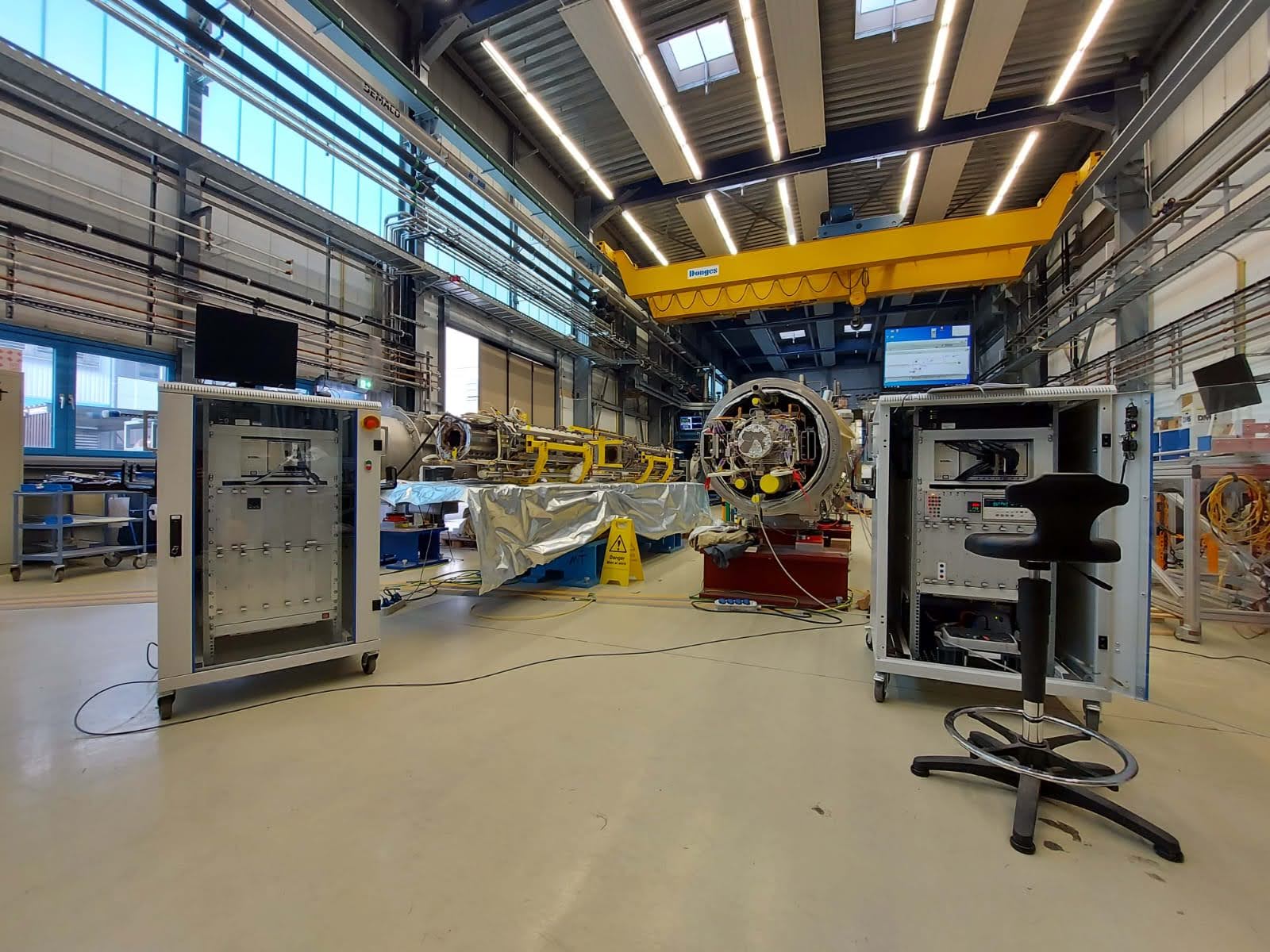

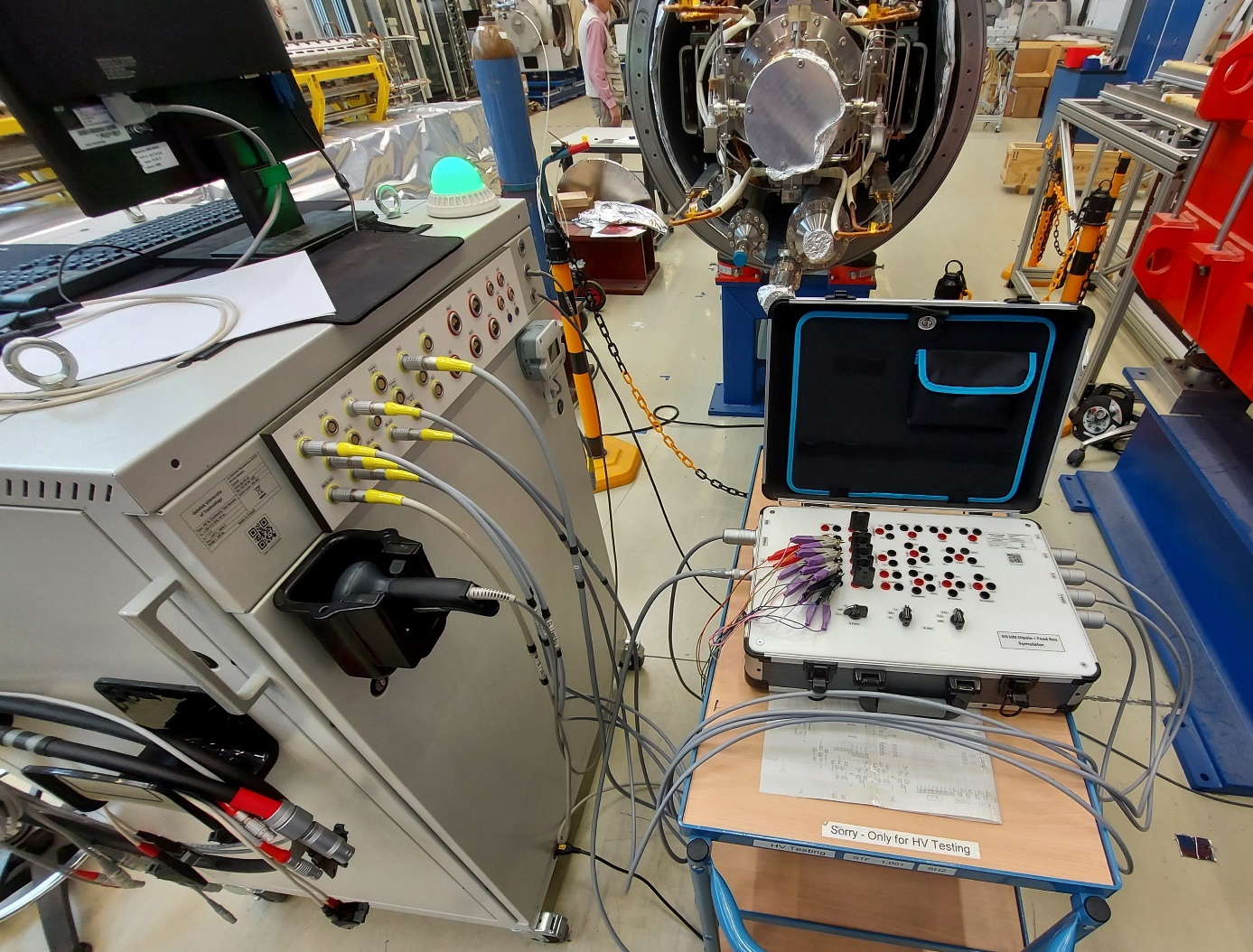

Systemy diagnostyczne Capacity Discharge (po lewej) oraz Continuity & High Voltage (po prawej) dostarczone do GSI. |
 |
Emulator elektromagnesu SIS100 podczas testów w GSI. |
 |

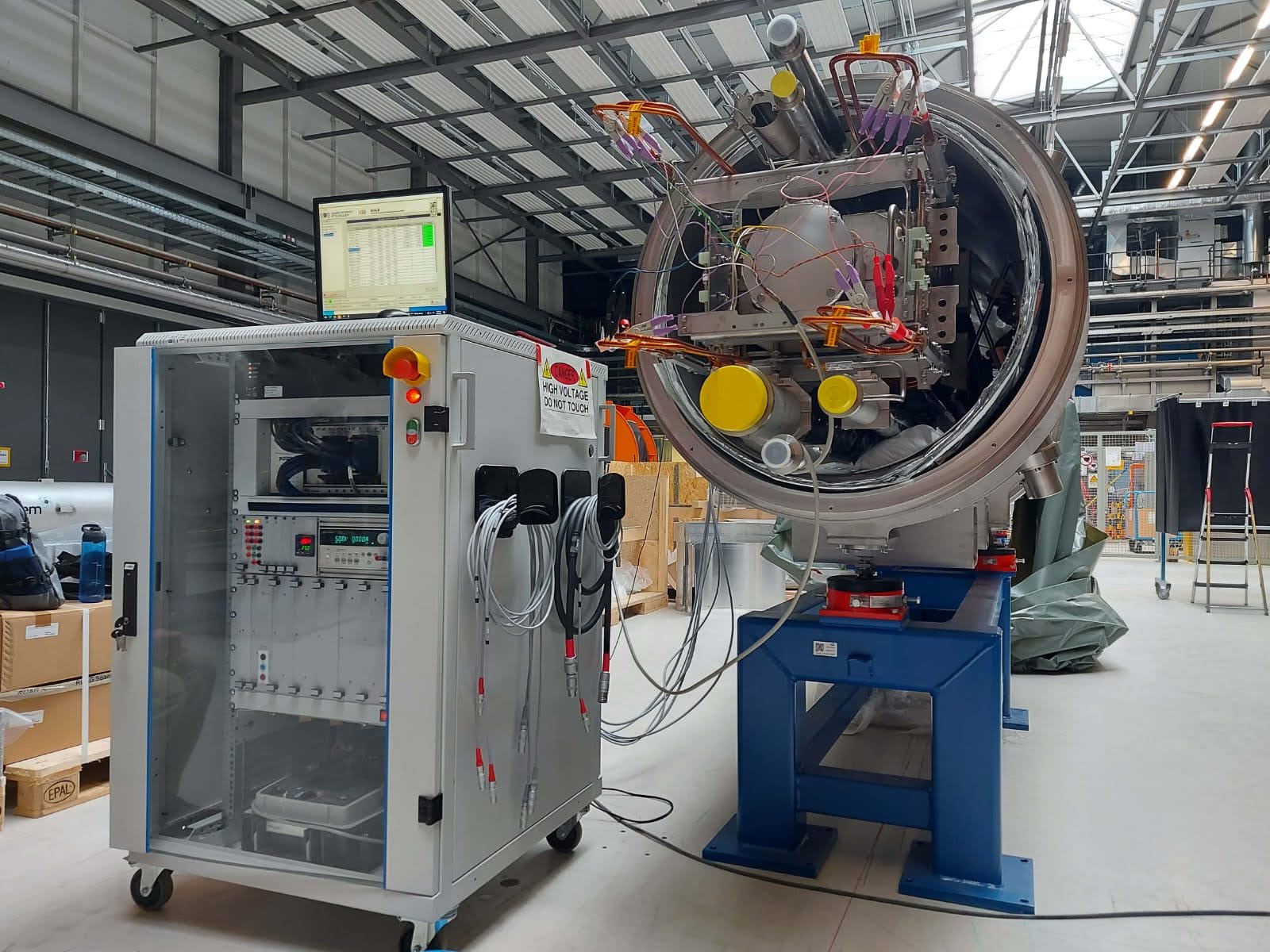

System Capacity Discharge podczas badań elektromagnesu SIS100 do potrzeb wyznaczania parametrów obwodowych uzwojenia. |
 |

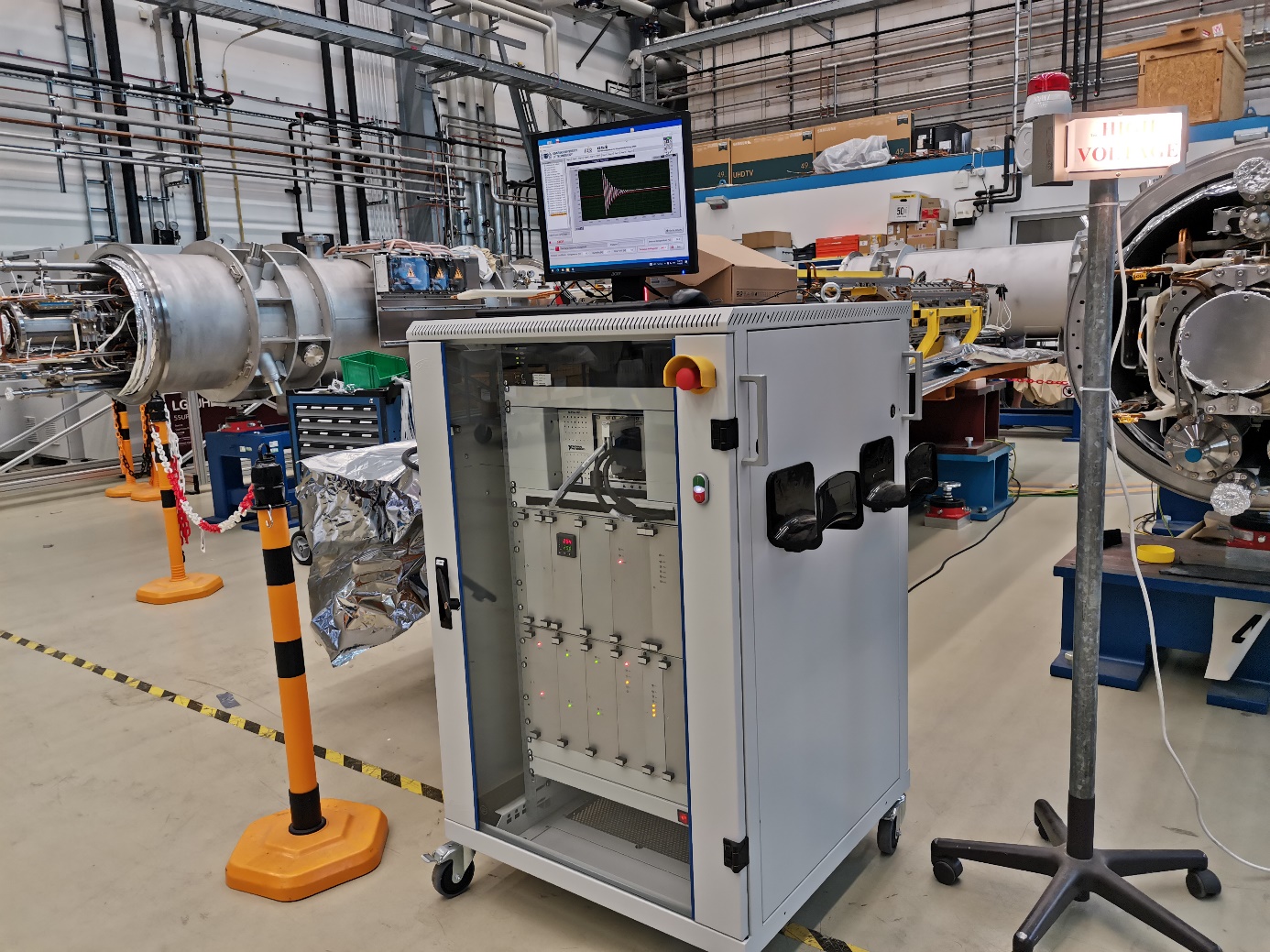

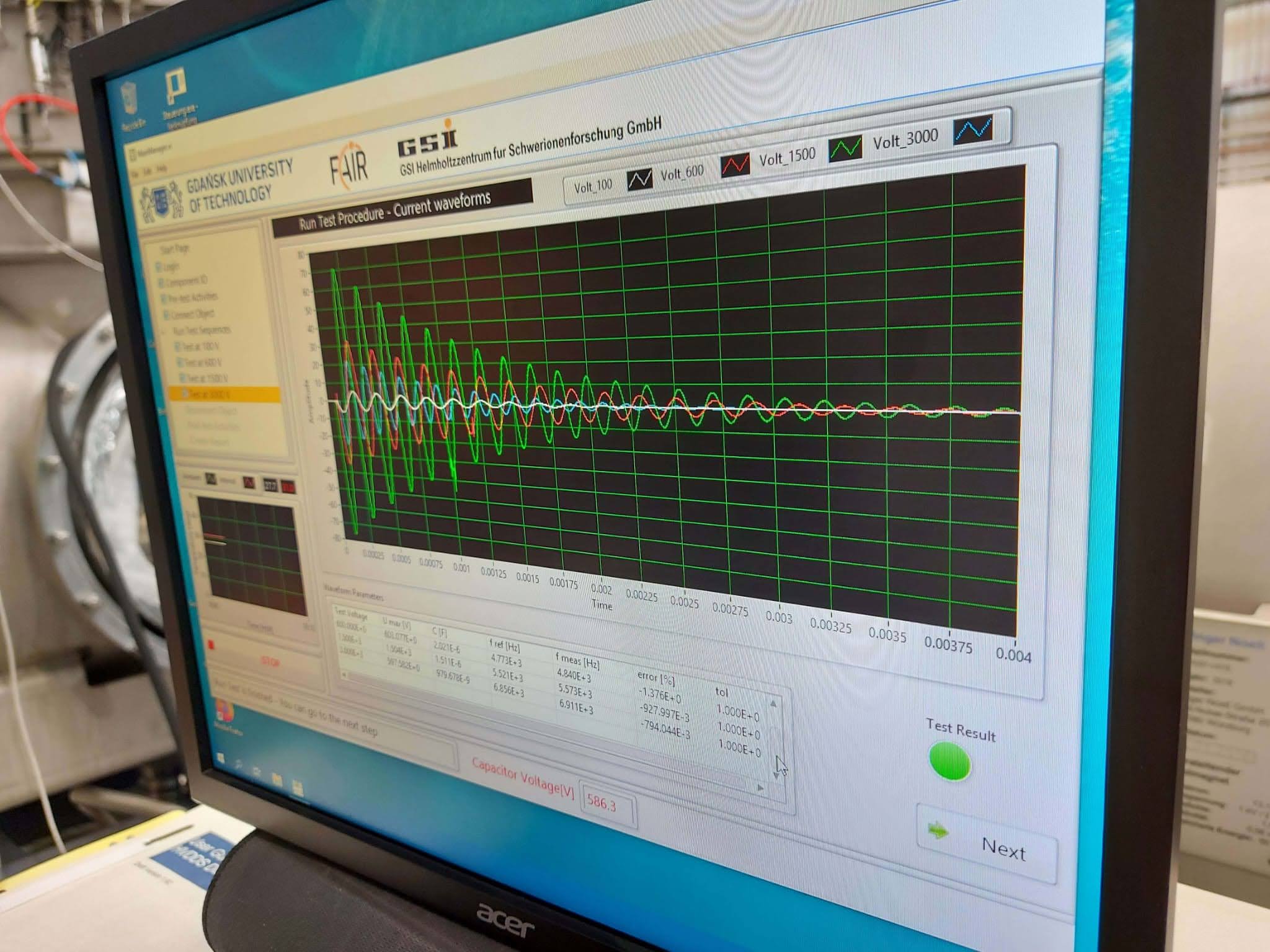

Oprogramowanie systemów diagnostycznych – widok tzw. front-endu (graficznego interfejsu użytkownika) podczas badań elektromagnesu systemem Capacity Discharge. Pomiary wykonywane do potrzeb procedury Prototype Factory Acceptance Test (PFAT). |
 |

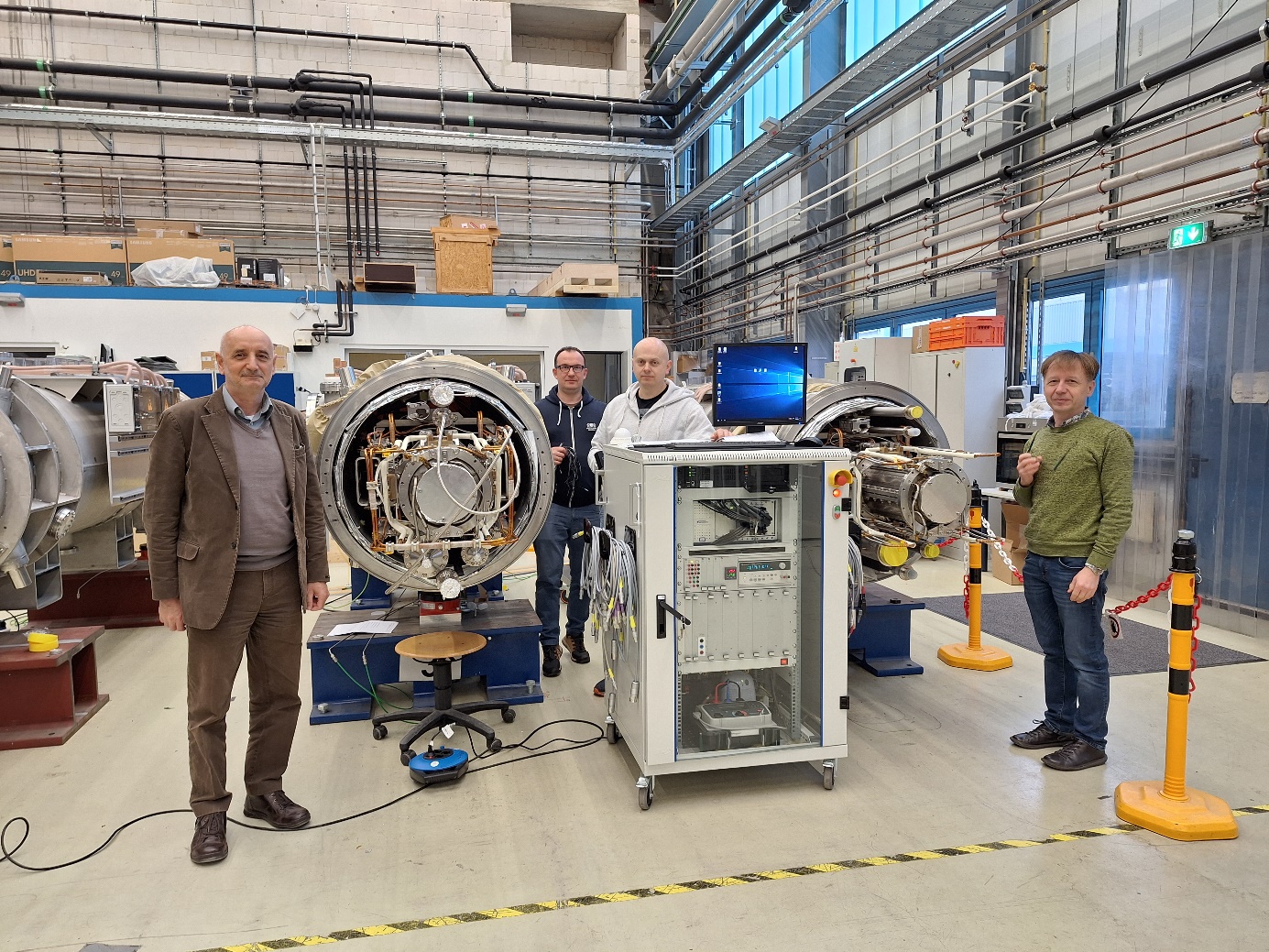

Podsystem Continuity podczas pracy w GSI w celu wyznaczenia rezystancji uzwojeń i rezystancji sensorów temperaturowych elektromagnesu SIS100. Pomiary wykonywane do potrzeb procedury Prototype Factory Acceptance Test (PFAT). |
 |

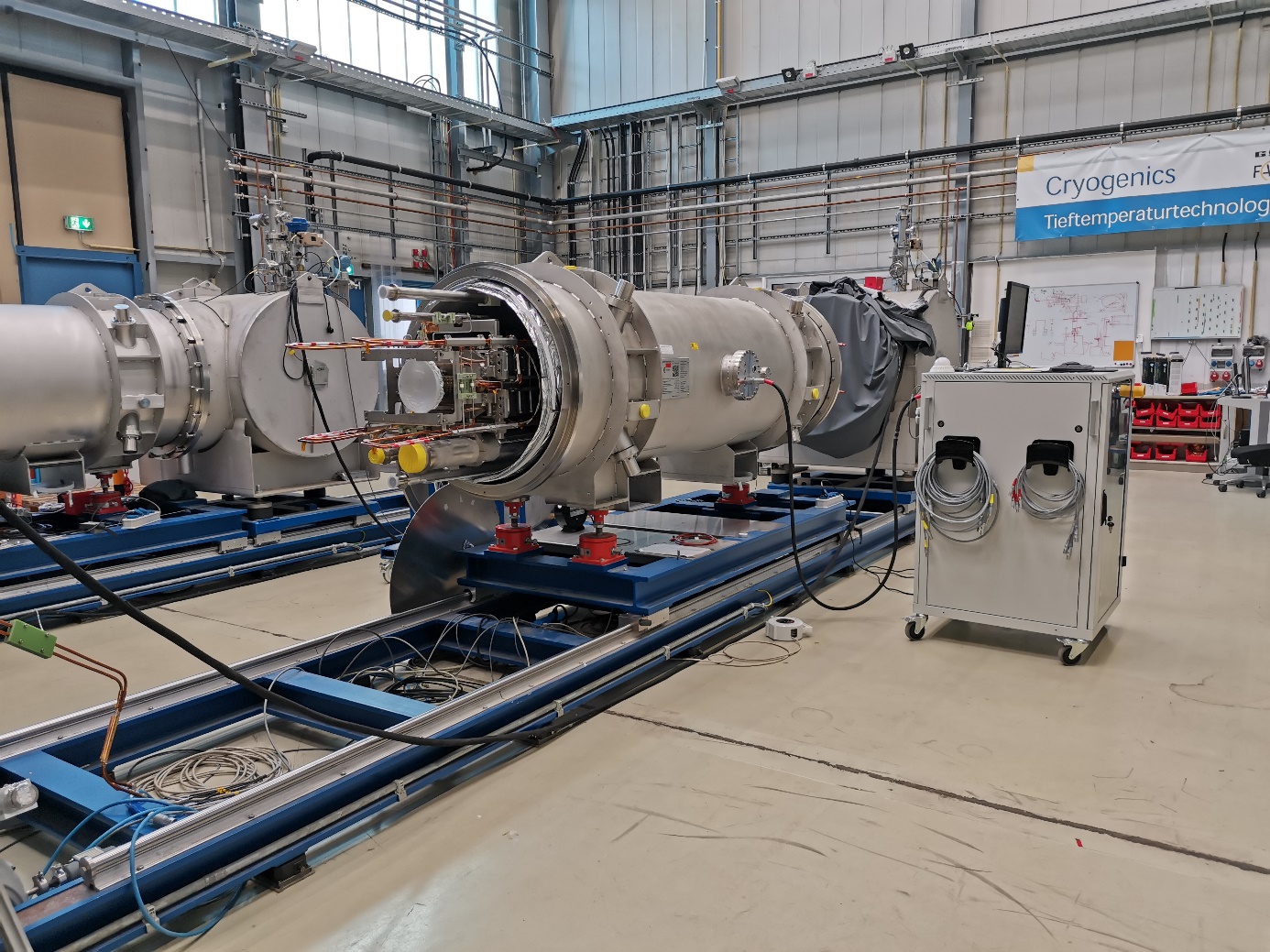

Podsystem High Voltage podczas pracy w GSI w celu wyznaczenia rezystancji izolacji uzwojeń elektromagnesu SIS100. Pomiary wykonywane do potrzeb procedury Prototype Factory Acceptance Test (PFAT). |
 |

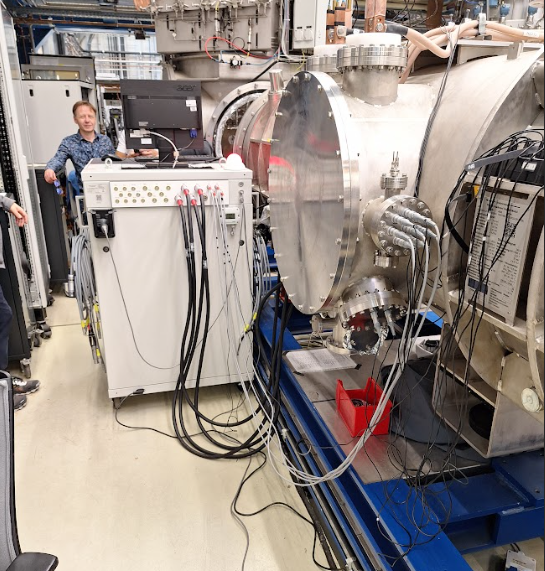

Podsystem High Voltage przygotowany do wyznaczenia rezystancji izolacji sensorów temperaturowych elektromagnesu QDM 2.5. Pomiary wykonywane do potrzeb procedury Prototype Factory Acceptance Test (PFAT). Obok podsystemu widoczni są członkowie zespołu badawczego Politechniki Gdańskiej. |
 |

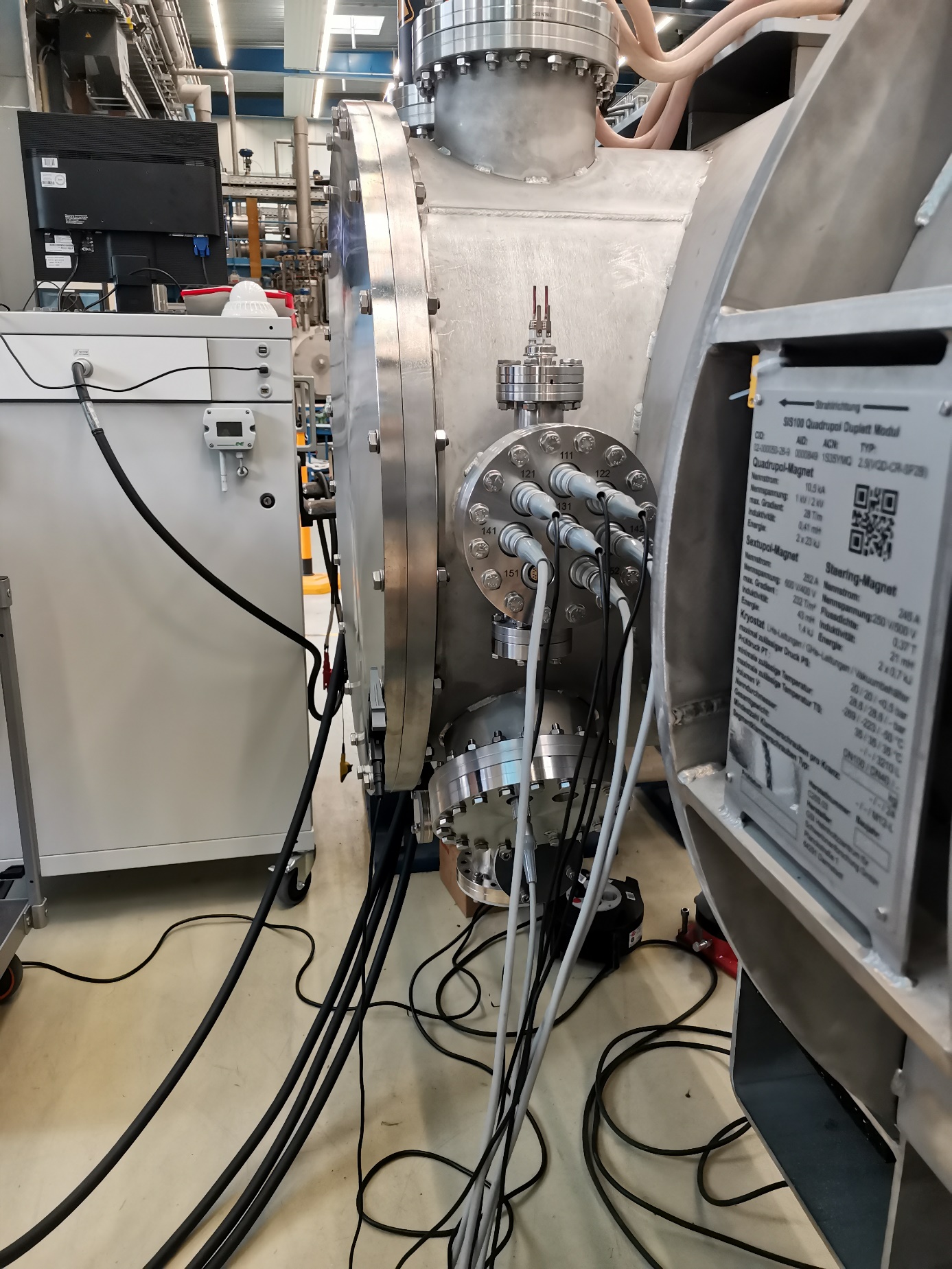

Okablowanie pomiędzy systemami i elektromagnesem. W celu połączenia systemów diagnostycznych z elektromagnesami wykorzystuje się dziesiątki specjalistycznych przewodów, kabli i złącz o najwyższej jakości pod względem elektrycznym jak też mechanicznym. Na zdjęciu widoczne są niektóre połączenia kablowe pomiędzy systemem Continuity & High Voltage i elektromagnesem QDM 2.5 podczas testów w GSI. |
 |

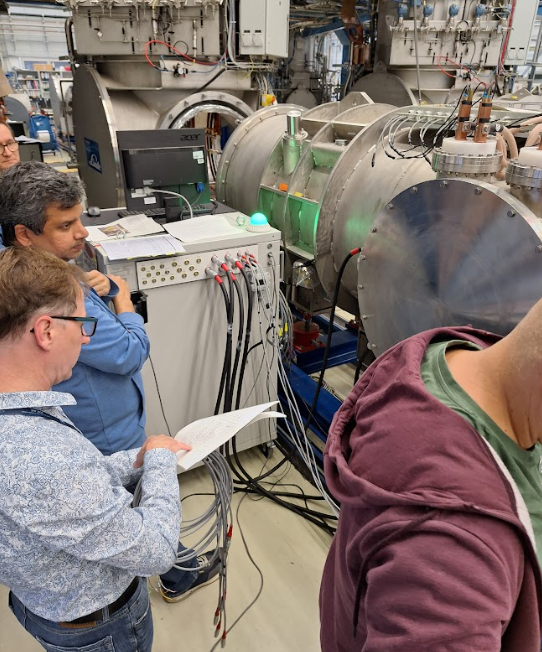

Szkolenie personelu technicznego GSI z systemu Continuity & High Voltage przeprowadzone przez zespół Politechniki Gdańskiej w Darmstadt w październiku 2024. |
 |
Szkolenie personelu technicznego GSI z systemu Continuity & High Voltage przeprowadzone przez zespół Politechniki Gdańskiej w Darmstadt w październiku 2024. |
 |
Szkolenie personelu technicznego GSI z systemu Continuity & High Voltage przeprowadzone przez zespół Politechniki Gdańskiej w Darmstadt w październiku 2024. |
